多瑞重防腐环氧树脂玻璃鳞片底涂达标要求

详情描述：

重防腐环氧树脂玻璃鳞片底涂达标要求
     玻璃鳞片胶泥当一切防腐层检测合格后，在内衬层表面涂刷一层面漆。面漆的涂刷及环节要求与底漆相同。VEGF鳞片胶泥涂层质量控制。VEGF鳞片胶泥涂层的质量好坏直接影响其耐腐蚀性能和使用寿命，因此应对VEGF鳞片胶泥涂层的质量加以严格控制。一般情况下，涂层的***终检测项目主要有：外观缺陷、硬度、针孔测试、厚度测试、锤击检查等。
      玻璃鳞片涂料是一种涂料，很多人看到玻璃都很难想到涂料，其实这只是在热固性树脂里填充了经过特殊处理的鳞片状玻璃而已，这种涂料涂抹出来的效果非常好，因为是透明的就像一层玻璃一样，更像一层水一样，能够丝毫不掩盖设备本身的颜色与光泽，也就是因为它的效果好而且美观，被很多领域广泛使用。
玻璃鳞片底涂 ,鳞片底涂公司,重防腐环氧树脂玻璃鳞片底涂达标规格玻璃鳞片底涂施工流程
      该涂料以进口环氧树脂、改性沥青及固化剂为主要成膜物，充分发挥了该环氧树脂化学稳定性好、漆膜附着力高、耐化学品性强的特点和改性沥青耐腐蚀性好、成本低的优势，加入经过表面处理的玻璃鳞片，使树脂和玻璃鳞片表面产生亲和性和共价键，增加附着力，利用玻璃鳞片的高径厚比和“迷宫效应”，在涂层中以近乎平行的状态紧密排列，形成介质渗透屏障，延长介质渗透路径，从而达到重防腐蚀的目的。根据设计，该涂料在腐蚀介质中的防护寿命可达5~10年，在化工、大气和海洋环境下，可达10~20年，广泛应用于海洋钻井平台、大型海轮、油田及炼油厂输油管道、电镀行业、大型河闸、跨海大桥等场合。
重防腐环氧树脂玻璃鳞片底涂达标要求

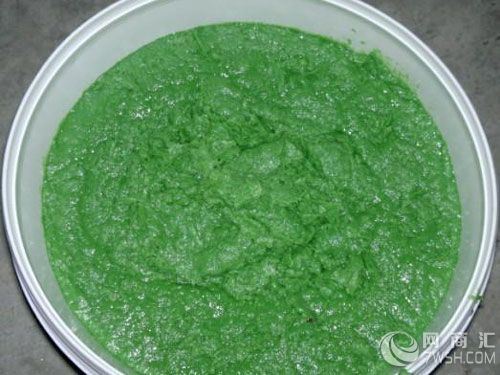

      环氧乙烯基酯玻璃鳞片胶泥是以环氧甲基丙烯酸型乙烯基酯为成膜物质，加入改性耐腐蚀填料、玻璃鳞片、胶泥专用助剂以及引发剂等经研磨特殊分散加工而制成的甲乙丙三组份防腐胶泥。胶泥中的玻璃鳞片在涂层中处于平行贴铺、重叠排列，对腐蚀介质的渗透形成了层层屏障，可以尝尝介质渗透到基材的路径，阻止防腐蚀介质直接穿透防腐层，从而对基体起到长期保护作用。
玻璃鳞片胶泥外观缺陷检查：
厚度检测：通过电磁测厚仪进行厚度检测，根据设计厚度要求进行检测，每平方米测3个点，要求达到衬里设计厚度的要求，当厚度达不到要求时再涂抹一层鳞片胶泥，达到设计厚度的要求，并通过厚度检测合格后为止。烟道部位的鳞片衬里厚度为2mm。
电火花检测针孔测试：：通过电火花检测仪对防腐层进行100%全面针孔检测，当发现存在针孔时要进行修补直至通过电火花检测合格为止。修补过程为：表面处理（通过打磨来完成，即对不合格部位打磨至底层）——鳞片胶泥涂抹——检测。电火花检测的电压为7000V。（每增加1mm检测电压增加3000V）

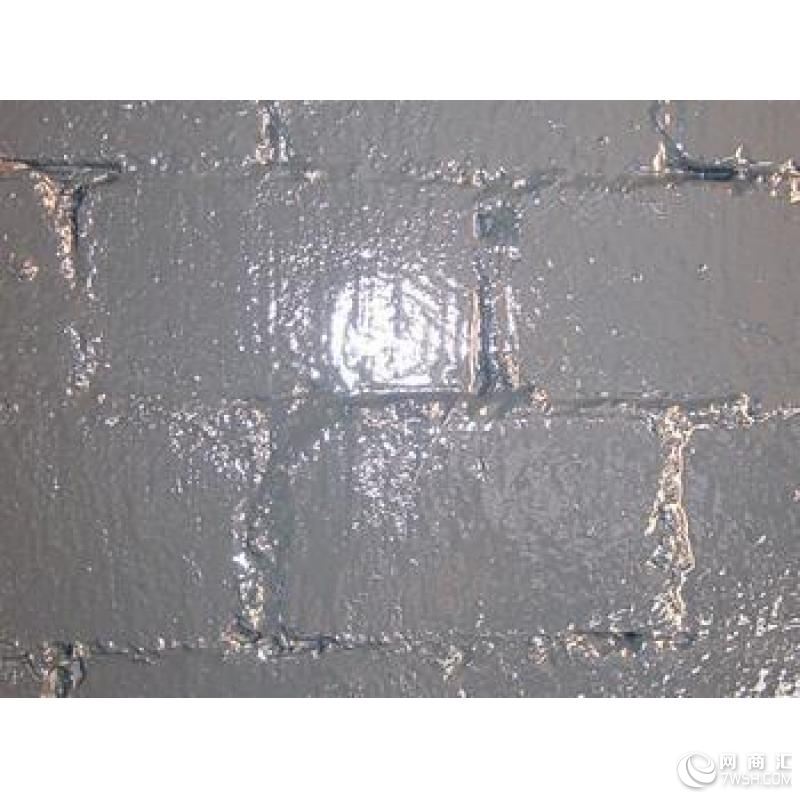

通过目测方法，要求防腐层表面整体均匀、平整，无漏涂，无特别明显的不均匀状况。
　硬度：常用巴柯尔硬度来检测，一般要求表面的硬度值不低于材料性能指标提供值的90%。
锤击检查：用木锤轻击涂层表面，任意取点测试，不应有不正常声音。
重防腐环氧树脂玻璃鳞片底涂达标要求
