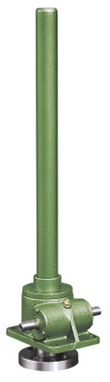

SWL15吨系列丝杆升降机[行程100-1500] 升降机

详情描述：

    上海诺广减速机厂专业生产质保一年、终身维护SWL15T蜗轮蜗杆/丝杆升降机。SWL系列升降机是一种基础起重部件，承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。升降机可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。高输入转速1500r/min，大提升速度2.7m/min。它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。该装置可以实现自锁，但在受到较大振动、冲击载荷时，可能会使自锁功能失效，此时请外加制动装置或者配制动电机，以防物体掉落。

 一、丝杆升降机机构
  1、工作原理丝杠4和螺母1的螺纹滚道间置有滚珠；
  2、当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置；
  3、它们与螺纹滚道形成循环回路，使滚珠在螺滚道内循环。

二、传动形式根据丝杠和螺母相对运动的组合情况，丝杆升降机基本传动形式有的类型。
  1、螺母固定、丝杠转动并移动，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。但其轴向尺寸不宜太长，否则刚性较差。因此只适用于行程较小的场合；2、丝杠转动、螺母移动，该传动形式需要限制螺母的转动，故需导向装置。其特点是结构紧凑，丝杠刚性较好。适用于工作行程较大的场合。

技术参数：
1 结构型式:1型—蜗轮与螺杆为螺纹联接，
           2型—蜗轮与螺杆为键联接，螺杆上配螺母。

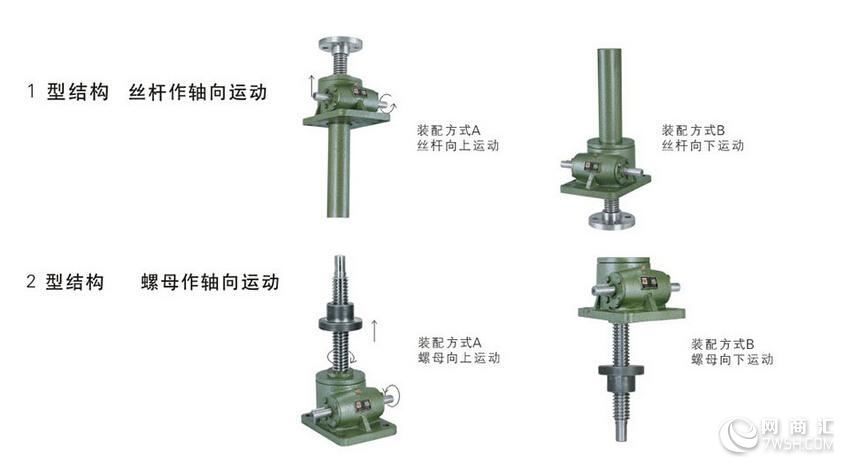

2.1 装配型式
升降机结构型式又分为两种装配型式：1型结构型式有两种装配型式：A型：螺杆工作端在上；
                                                             B型：螺杆工作端在下；
                                  2型结构型式有两种装配型式：A型：螺杆工作端在上，螺母上顶或下拉；
                                                             B型：螺杆工作端在下，螺母下压或上拉；
2.2 螺杆头部型式:
  1型结构型式螺杆头部分为Ⅰ型（圆柱型）、Ⅱ型（法兰型）、Ⅲ型（螺纹型）和Ⅳ型（扁头型）四种型式；
  2型结构型式螺杆头部分为Ⅰ型（圆柱型）和Ⅲ型（螺纹型）两种型式。
2.3 传动比:升降机蜗轮蜗杆传动分为两种传动比，即普通（P）和慢速（M）。
2.4 螺杆的防护:1型升降机螺杆的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；
               2型升降机螺杆的防护分为：基本型和带防护罩型（Z）；
蜗轮丝杆升降机具体型号：SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120
提升承载能力：1、2.5、5、10 、15、20、25、35 (*10KN)八种；
注:SWL丝杆升降机大速比具有自锁功能，但在受到较大振动、冲击载荷时，可能会使自锁功能失效，此时请外加制动装置或者配制动电机，以防物体掉落。

三、升降机维修时间规定：
  1、日常保养（每班进行）。　　
  2、工作1500小时后，对机械、电气系统进行小修。　
  3、工作5000小时后，对机械、电气系统进行中修。　　
  4、工作10000小时后，对机械、电气系统进行大修。
